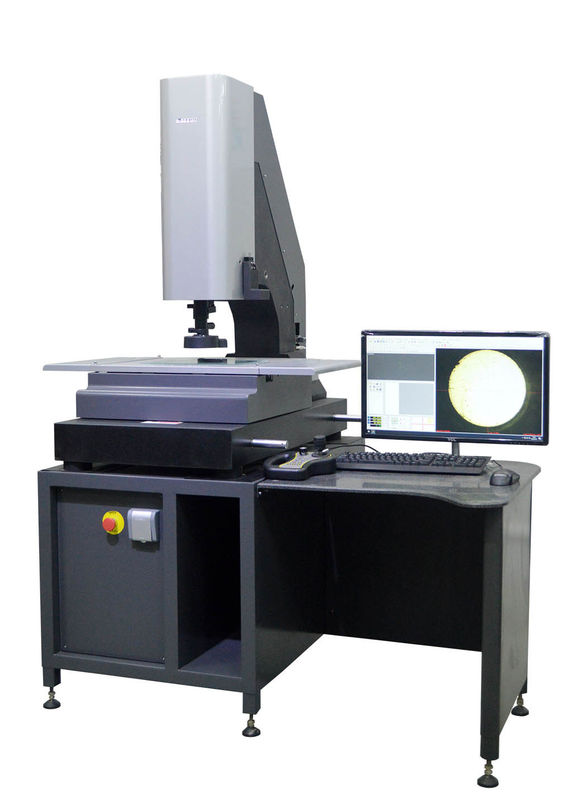

Máquina de medição da linha central Vmm da estrutura 3 do granito na medida ótica

Sistema de medição da visão do CNC da estrutura do granito da precisão alta na medida ótica

Introdução de produto

NO CNC que o sistema de medida automático da visão é projetado especificamente para a grande escala repetiu a medição, ele é com alta velocidade, effcient e poderoso altos.

A linha central 3 na série para adotar o sistema do servo motor da C.A. de Easson, reconhecida pela indústria como um do sistema o mais seguro, para certificar-se da medição de alta velocidade e segura.

As características no sistema de controlo VMM de AR 3 são como segue:

• Adota um processador finalidade-construído especial (ASP) para reduzir significativamente o número de circuitos eletrônicos e de peças para melhorar a confiança.
• Adote uma única estrutura da placa de circuito, a fim reduzir extremamente o número de fiação para melhorar a confiança.
• Sistema do servocontrol da C.A. do circuito fechado da alta velocidade, da economia de energia e da elevada precisão inteiramente, que pode fornecer o posicionamento da precisão até 1 μm, a fim minimizar os fatores possíveis que afetam a repetibilidade da medida.
• 21 ordens de compensação espacial estereofônica geométrica do erro da elevada precisão.
• X, Y, linha central de Z da escala linear absoluta é pesquisada independente e tornado, com uma definição até 0,01 μm.
• O controlador projetado especial do movimento da máquina de medição da visão que usa a transmissão dos ethernet, que é sistema eficiente e seguro, pode resolver a desvantagem da transmissão instável de USB.
• guia da precisão de 3 linhas centrais, sistema de movimentação da precisão e sistema de controlo lineares do CNC.

Especificação técnica

Lente zoom do laço fechado da elevada precisão F3 auto

Características da lente:

1. Adote a elevada precisão e o anel da definição deu forma à régua de raspagem especialmente desenvolvida e projetada por nossa empresa para a lente F3 para o feedback completo da posição do circuito fechado.

2. Inteiramente o servocontrol do circuito fechado elimina a diferença da transmissão da engrenagem e melhora extremamente a repetibilidade da máquina.

3. 3 milhão lentes de alta resolução dos pixéis

4. A lente F3 vem com uma fonte luminosa coaxial resolver o problema da insuficiente iluminação para a medida do furo profundo.

5. Inteiramente feedback servo da posição do circuito fechado para a focalização totalmente automático

Compensação volumétrico de 21 ordens

A máquina da medida da visão de Easson usada com sistema de controlo de rede da série da AR que é compensação volumétrico incluída de 21 ordens, com leitura linear ultra de alta velocidade do codificador e EAD incorporados (decodificador do código absoluto) permitem que o sistema de série da AR use nossa escala absoluta da elevada precisão AS-80, fornecendo a precisão alta e a medida de alta resolução.

2D / medida 3D múltipla

Ponta de prova BRITÂNICA do toque da elevada precisão de Renishaw para a medida 2D/3D composta:
Medida da altura, medida da bola, medida de superfície inclinado, medida da espessura, medida do nivelamento, medida do squareness e outras funções etc. da medida da três-coordenada.

Com pontas de prova da elevada precisão Keyence ou do laser de Panasonic, pode resolver o problema que as imagens e as pontas de prova não podem ser medidas. Para a medida de alta velocidade do nivelamento e pontos côncavos e convexos finos, exploração de superfície curvada do V-ângulo e da elevada precisão, etc.
