Introdução ao Produto

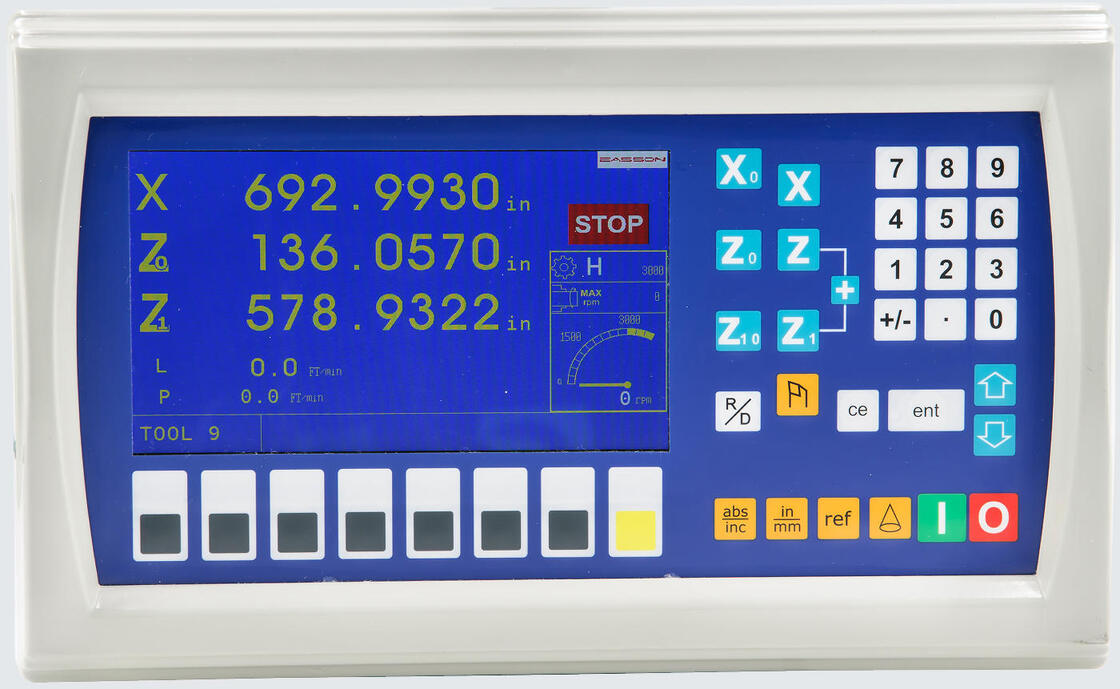

O Sistema de Leitura Digital para Torno de Velocidade Constante Easson ES-14B é um DRO LCD profissional projetado especificamente para aplicações de usinagem de precisão em tornos predefinida.
Ao contrário das leituras digitais tradicionais que exibem apenas a posição do eixo, o ES-14B integra controle de velocidade do fuso, monitoramento da velocidade de corte de superfície linear e feedback do encoder, permitindo que o operador mantenha condições ideais de usinagem durante as operações de torneamento.
O sistema suporta controle de velocidade de superfície constante (CSS), permitindo que a velocidade do fuso se ajuste automaticamente de acordo com o diâmetro da peça durante a usinagem. Isso garante que a velocidade de corte permaneça constante, melhorando a qualidade do acabamento superficial e a vida útil da ferramenta.
O DRO ES-14B emite um sinal de controle de 0 a 10V para o inversor do fuso, permitindo a regulação direta da velocidade de rotação do fuso para ambos os modos de controle automático e manual predefinida.
Com suas funções inteligentes específicas para tornos, como soma do eixo Z, memória de compensação de ferramenta e comutação de exibição de raio/diâmetro, o ES-14B melhora significativamente a eficiência da usinagem e reduz os erros do operador.
Projetado para ambientes industriais, o sistema DRO atende aos padrões internacionais de EMC, garantindo operação confiável em oficinas de máquinas-ferramenta.
Principais Características
Controle de Velocidade de Superfície Constante (CSS)
O sistema de leitura digital ES-14B ajusta automaticamente a velocidade do fuso com base no diâmetro atual do eixo X para manter uma velocidade de corte constante durante as operações de torneamento.
Este recurso melhora:
Principais Teclas e Botões de Função
Controle Automático e Manual de RPM
O DRO fornece dois modos de controle do fuso:
Modo RPM AUTOMÁTICO
A velocidade do fuso é controlada automaticamente de acordo com a velocidade de corte de superfície linear predefinida.
Modo RPM MANUAL
A velocidade do fuso é controlada usando o botão de ajuste de velocidade do DRO.
Este sistema de controle flexível permite que os operadores escolham o modo de operação mais adequado, dependendo da tarefa de usinagem.
Controle de Inversor de Fuso de 0 a 10V
O ES-14B emite um sinal de controle analógico de 0-10V diretamente para o inversor do fuso, permitindo o controle eletrônico preciso da velocidade do fuso.
Isso permite a integração perfeita com sistemas de acionamento de torno modernos.
Exibição de Velocidade de Corte de Superfície Linear
O DRO exibe diretamente a velocidade de corte linear (m/min) durante a usinagem, permitindo que os operadores monitorem as condições de corte em tempo real.
Função de Soma dos Eixos Z e Z1
Para tornos grandes equipados com duas escalas longitudinais, o ES-14B suporta soma de eixos, permitindo que as leituras dos eixos Z e Z1 sejam combinadas e exibidas como um único valor.
Isso melhora a precisão do posicionamento da ferramenta.
Aplicações
O sistema DRO de Velocidade Constante ES-14B é amplamente utilizado em:
-
usinagem de precisão em tornos
-
oficinas de corte de metal
-
fabricação de moldes
-
usinagem de componentes automotivos
-
torneamento de componentes aeroespaciais
-
fabricação mecânica geral
Especificação Técnica
| Número do Modelo |
ES14B CS |
| Número de eixos |
Quatro Eixos |
| Exibição do Eixo |
1µm, 5µm |
| Entrada de Sinal |
Sinal de quadratura A / B |
| Fonte de Alimentação |
110 Volts - 220 Volts |
| Peso (kg) |
2.5 |
|
Entrada máxima
|
2 MB Hz |
| Temperatura de operação |
0°C - 45°C |
| Temperatura de armazenamento |
-40°C - 55°C |
| Umidade relativa |
≤ 95% |
| Entradas |
2 ou 3 encoders lineares |
| Padrão EMC |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
Equipamento de teste EMC
Para garantir que todos os produtos Easson DRO possam passar pela especificação padrão de EMC, temos um conjunto completo de testador de imunidade esd para testes EMC.
Teste de Envelhecimento
O teste de envelhecimento pode verificar se os produtos apresentam defeitos em termos de processo, design, material e outros aspectos. Podemos usar este teste para revisar prontamente o design do produto para melhorar a qualidade e a vida útil do produto.
Sistema de Leitura Digital
Os parâmetros básicos no ES-14B estão incluídos abaixo:
| Centragem (1/2) |
| Raio / Diâmetro para cada eixo |
| Exibição Métrica / Polegadas (mm / Inch) |
| Absoluto / incremental (ABS / INC) |
| Memória de Desligamento (30 sub-dados) |
| 199 sub-dados |
| Memória de Referência (REF) |
Definição de Pino da Porta de Controle de Sinal Easson CS DRO (DB9)
| Nº do Pino |
Nome do Sinal |
Descrição / Observações |
| Pino 1 |
Inversor 10V |
Sinal do inversor (+10V) |
| Pino 2 |
Inversor 0V |
Sinal do inversor (0V / GND) |
| Pino 3 |
— |
Não utilizado / Reservado |
| Pino 4 |
— |
Não utilizado / Reservado |
| Pino 5 |
— |
Não utilizado / Reservado |
| Pino 6 |
5V (Sensor de Comutação de RPM) |
Alimentação de +5V para sensor de comutação de RPM |
| Pino 7 |
Sensor Hall |
Entrada de sinal do sensor Hall |
| Pino 8 |
Sinal de Marcha Alta / Baixa |
Sinal de controle de marcha alta/baixa |
| Pino 9 |
0V (Terra Comum) |
Terra para sensor de comutação de RPM e 0V H/L (dois cabos de sinal) |
Observações / Notas de Fiação
-
Conexão do inversor: Pino 1 e Pino 2
-
Conexão de marcha alta/baixa: Pino 8 e Pino 9
-
Conexão do sensor de comutação de RPM: Pino 6, Pino 7, Pino 9
-
O DRO CS Easson suporta um sensor PNP normalmente aberto de 5V.
