Máquinas de medição video de SP3020 Vmm pela escala linear absoluta da linha central 0.01um 3

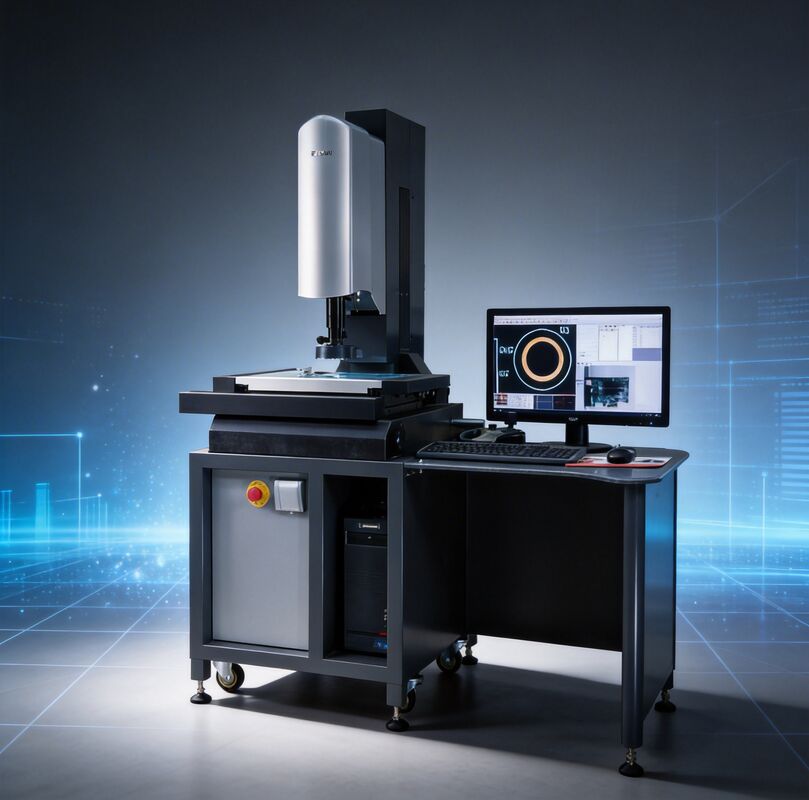

SP-3020 Máquinas de medição de vídeo de visão automática com 3 eixos 0,01 μm Escala linear absoluta

Aplicações do dispositivo

SPARTAN 3020 Máquina de Medição de Vídeo é amplamente utilizado em vários eletrônicos de precisão, tecnologia de wafer, ferramentas de corte, plásticos, molas, peças de estampação, conectores, moldes, militares,Cópia bidimensional, desenho, desenvolvimento de engenharia, plásticos metálicos, placas de PCB, borracha condutora, metalurgia em pó, parafusos, peças de relógios, telefones celulares, indústria farmacêutica, dispositivos de fibra óptica,engenharia automotiva, aeroespacial, universidades, institutos de investigação científica e outros campos têm uma ampla gama de aplicações.

Princípio de funcionamento

Quando se coloca uma peça de trabalho na mesa de trabalho, a sua imagem é capturada e exportada para o computador através da transmissão ou da iluminação refletora do dispositivo, em seguida, utilizando funções de software como vídeo,Medir juntamente com a mesa de trabalho tradução, coordenadas de recolha, o utilizador pode tomar medidas como círculo, linha, distância da peça.

Especificação técnica

Características

1.Os eixos X / Y / Z 3 da Escala Linear Absoluta são pesquisados e desenvolvidos de forma independente, com uma resolução de até 0,01 μm

2. F3 de alta precisão de circuito fechado lente de zoom automático.

3O controlador de movimento especialmente concebido da máquina de medição de visão que utiliza a transmissão Ethernet, que é um sistema eficiente e confiável, pode resolver a desvantagem da transmissão instável do USB.

4. Sensor CMOS de alta resolução da SONY do processador de imagem para garantir que a imagem seja clara e sem manchas.

5A fonte de luz superior utiliza um sistema de iluminação de controlo independente dividido em oito zonas, e o elemento emissor de luz utiliza um LED de baixa atenuação para prolongar a vida útil.

6. Software de medição multifuncional, os resultados de medição podem ser emitidos em DXF, Word, Excel, PDF e outros formatos.

F3 lente de zoom automático de circuito fechado de alta precisão

Combinar com a escala de anel de alta precisão e alta resolução desenvolvida e projetada pela lente F3 da Easson, feedback de posição em circuito fechado completo, incluir a função de iluminação coaxial,O erro de repetição múltipla da imagem causado pela lacuna de transmissão da engrenagem é eliminado para melhorar a repetibilidade da medição global.

21 Ordens de compensação volumétrica

Máquina de medição de visão Easson utilizada com a série AR Sistema de controlo de rede que inclui 21 ordens de compensação volumétrica,com leitura de codificador linear de ultra alta velocidade e EAD incorporado (decodificador de escala absoluta) permitem que o sistema da série AR use a escala absoluta de alta precisão AS-80, proporcionando uma medição de alta precisão e alta resolução.

2D / 3D MmúltiplosMedição

As três séries de máquinas de medição de visão Easson podem cooperar com a sonda de toque de alta precisão Renishaw do Reino Unido para medição múltipla 2D / 3D.A medição 3D da sonda pode ser misturada com a medição 2D do sistema de imagemO mesmo sistema de coordenadas é utilizado para medições 2D / 3D em combinação perfeita e fácil.
